半导体与芯片厂废水：同源不同流的环保“双生劫”

在电子工业的宏大版图中，“半导体”与“芯片”常常被混为一谈。从环保与废水处理的角度来看，它们既是“同一种废水”，又有着本质的区别。半导体是一个庞大的产业概念，涵盖了材料制备、芯片制造（前道）、封装测试（后道）以及分立器件等多个环节；而芯片厂通常特指进行晶圆制造（前道）的核心工厂。因此，芯片厂废水是半导体废水中最复杂、最核心的一个子集，但半导体废水的外延更广，包含了封测等环节产生的特定废水。

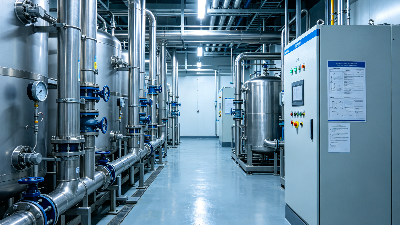

一、 同源不同流：两类废水的难点与差异

虽然两者都面临着“成分复杂、毒性大、波动性强”的共性难题，但在具体的污染物特征和处理痛点上存在显著差异：

芯片厂（晶圆制造）废水：极致的“精”与“杂”

芯片制造涉及数百道工序，对水质要求极高。其废水难点在于“高纯度化学品带来的痕量高毒”。例如，蚀刻和清洗工序会产生大量含氟废水，氟离子浓度波动极大（50~1000mg/L）；光刻和显影工序则产生含有异丙醇、TMAH等难降解有机物的废水。此外，芯片厂对回用水的水质要求近乎苛刻（需达到超纯水标准），微量的重金属或胶体残留都可能导致回用系统瘫痪，甚至影响芯片良率。

半导体（含封测）废水：复杂的“重”与“络”

在半导体产业链的后道封装测试环节，废水特征更偏向于传统电镀与金属加工。其核心难点在于“高浓度重金属与络合态污染物”。封装过程中会产生含镍、锡、银、铜等重金属废水，且常以络合态形式存在（如化学镍），常规的沉淀法难以去除。此外，封测废水往往伴随着高浓度的悬浮物（SS）和油脂，若不进行针对性的破络和预处理，极易对后续生化系统造成不可逆的冲击。

二、 核心工艺原理与避坑指南

针对上述差异，半导体与芯片厂废水的处理工艺既要有通用的深度处理手段，也要有分质分流的专项技术：

1. 含氟废水处理（芯片厂核心）：多级化学沉淀

处理原理：利用钙盐（如氯化钙）与废水中的氟离子反应，生成难溶的氟化钙（CaF₂）沉淀。反应式通常为：

注意事项：单级沉淀往往难以将氟化物降至10mg/L以下的严格标准。实际工程中需采用“两级沉淀”工艺，并精准控制pH值在8.5-9.5之间。若要求更高，末端还需增设活性氧化铝吸附或除氟树脂进行深度把关。

2. 络合重金属处理（封测核心）：破络+靶向捕集

处理原理：针对络合态重金属（如化学镍），必须先通过高级氧化（如芬顿试剂）或强氧化剂进行“破络”，将络合键打断，释放出金属离子；随后调节pH值生成氢氧化物沉淀。

注意事项：常规沉淀法对微量重金属去除效果有限。为确保出水稳定达标（特别是镍、铜等指标），建议在末端引入重金属捕捉剂或特种螯合树脂，通过螯合作用将重金属离子浓度降低至ppb级别。

3. 难降解有机废水处理：高级氧化+生化耦合

处理原理：芯片制造中的光刻胶、清洗剂等有机物可生化性极差。需先利用臭氧催化氧化或芬顿氧化产生羟基自由基（·OH），将长链大分子有机物断链为小分子，提高其可生化性，再进入A/O或MBR生化系统进行降解。

注意事项：必须严格控制前端氧化段的药剂投加量，避免残留的强氧化剂进入生化池毒死微生物菌种。同时，生化系统需配备完善的抗冲击负荷设计，以应对生产批次带来的水质波动。

4. 深度回用与零排放（ZLD）：双膜法+蒸发结晶

处理原理：为满足高比例回用需求，通常采用“超滤（UF）+反渗透（RO）”的双膜法工艺。超滤截留胶体和悬浮物，保护反渗透膜；反渗透脱除盐分和有机物，产水回用。产生的浓水则进入MVR蒸发结晶系统，实现零液体排放。

注意事项：膜污染是最大痛点。必须做好前端的软化与精细过滤，控制进水SDI（污染指数）。同时，蒸发结晶系统的能耗极高，需通过热能回收等技术手段降低运行成本。

三、 专业赋能：武汉格林环保的解决方案

面对半导体与芯片厂废水处理的复杂挑战，企业不仅需要精准的工艺设计，更需要全生命周期的智慧运维。

武汉格林环源净化工程有限公司（以下简称“格林环保”）针对芯片厂的高氟、封测厂的重金属及络合物，采用“分质预处理+多级物化+高效生化+双膜深度回用”的组合工艺。其技术不仅能确保出水水质稳定达到《电子工业水污染物排放标准》及更严苛的回用标准，更能通过资源化技术回收废水中的贵重金属，变废为宝。

在自动化控制方面，格林环保自主研发的智慧辅助运维系统，集成了物联网与大数据分析模型，能够实时监控流量、COD、膜通量等关键参数，并进行秒级反馈，实现AI控制；还能提前预判设备异常，将非计划停机风险降至最低；更重要的是这套系统能够实现污水站低碳运营：通过精准加药和能耗优化，帮助客户降低35%以上的运营能耗，完美契合“双碳”目标下的绿色制造要求。

格林环保｜26年专注水处理技术创新，是湖北省高新技术企业，通过ISO14001/45001双认证，拥有专利技术68项。如果您有污水处理需求或技术疑问，欢迎随时联系格林环保。
