斜板沉淀池老化诊断与改造全指南

斜板（斜管）沉淀池是工业污水站预处理或生化后沉淀环节中使用最广泛的固液分离设备。它利用"浅层沉淀"原理，在有限的占地面积内，将沉淀效率提升数倍。对于土地资源紧张的工厂而言，斜板池几乎是不可替代的。

但正因为其结构特点——内部填充大量斜板/斜管、依赖精密布水和均匀集水——一旦老化，问题往往隐蔽而棘手：斜板坍塌导致短流、布水不均引发偏流、排泥失效造成厌氧上浮。这些问题不像设备停机那样立竿见影，而是缓慢侵蚀着整个系统的处理效率。

武汉格林环保将系统梳理斜板沉淀池三大核心结构的老化信号、诊断方法和改造策略，帮助企业守住沉淀阵地。

一、斜板/斜管坍塌或变形

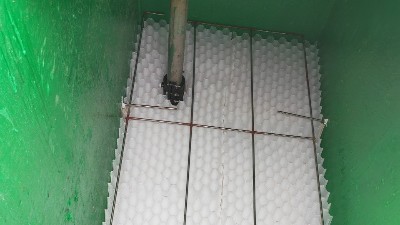

斜板/斜管是沉淀池的功能核心，它的完整性直接决定了沉淀效率。长期运行后，材料疲劳、腐蚀和超负荷运行是坍塌的三大元凶。

1、老化现象

①出水浑浊度突然升高，SS去除率明显下降，化验数据逼近排放标准；

②沉淀池表面出现局部"翻泥"现象，清水区可见絮体上浮；

③排泥时从泥斗排出大块斜板碎片或斜管填料，说明内部已有结构损坏；

④肉眼观察（或借助水下摄像）可见清水区有明显塌陷区，水流呈短路状态，停留时间缩短。

2、诊断方法

3、应对策略

①局部更换：若塌陷区域小于总面积的20%，可对塌陷区进行局部更换。优先选用高强度PP共聚材质斜管（耐温、耐老化性能优于普通PVC），或选用不锈钢波纹斜板（适合高温、高腐蚀性环境）。更换时需同步修复支撑框架，塌陷区下方建议增设横向支撑梁，间距不大于1.0m。

②结构加固：若整体支撑框架锈蚀但尚可保留，可对钢构进行除锈后热喷涂锌或刷防腐漆，并在斜板下方加密支撑网格（由原先1.5m间距加密至0.8-1.0m），防止因污泥堆积重量导致整体下沉。

③整体升级：若池体结构已老化且前端处理量需求增加，可将传统斜板沉淀池改造为高密度沉淀池。通过在池内增设机械搅拌区、投加絮凝剂和污泥回流，在原有占地面积内将处理能力提升30%-50%，同时改善沉淀效果。若仅需更换填料且池体完好，可将斜管整体更换为侧向流斜板（A型板），其水力条件更优、抗冲击能力更强。

二、布水与集水不均

布水不均会让沉淀池的"理论效率"大打折扣——部分区域流速过快，颗粒来不及沉降；部分区域形成死水，污泥厌氧腐败后上浮。

1、老化现象

①池内肉眼可见水流偏流，一侧流速快、一侧几乎静止，静止区水面有气泡和浮渣；

②穿孔布水管部分孔眼堵塞，进水呈"喷射状"直射斜板，造成局部冲刷和紊动；

③三角堰集水槽出水明显不均，局部溢流、局部断流，说明集水系统已失衡；

沉淀池进出口水质差异小，停留时间缩短，实测HRT远低于设计值。

2、诊断方法

①示踪流态试验：向进水口投加高锰酸钾或荧光染料，观察池内流态。若染料快速从某一侧流出，说明存在严重短流；若在某角落长期滞留，说明存在死水区。

②布水管检查：排空后拆检穿孔布水管，用通条逐孔测试通畅率，记录堵塞孔眼数量和位置。

③堰口水平度检测：用水平仪检测三角堰或锯齿堰堰口水平度，相邻堰口高差超过2mm即会导致集水不均。

3、应对策略

①布水系统改造：更换穿孔布水管，改用UPVC或不锈钢穿孔管，孔径适当加大（由原先的20-25mm增至30-40mm）并做防堵设计（采用45°向下斜孔，避免正面迎泥）；在布水区增设穿孔挡墙或导流板，消除进水动能，实现稳流布水。若条件允许，可将穿孔管布水升级为穿孔花墙布水，分布更均匀、抗堵性更强。

②集水系统校正：对三角堰进行校正，局部低洼处用不锈钢垫片垫高，高处用角磨机轻微打磨；若集水槽腐蚀严重或变形无法修复，整体更换为不锈钢锯齿堰槽，耐腐蚀且便于精确调平。

③流态优化：在池内增设1-2道纵向导流墙，将大池分割为2-3个串联流道，消除死角，延长有效沉淀路径；在出水区增设穿孔集水槽或指形槽，降低出水堰负荷，减少出水挟带絮体的风险。

三、排泥系统失效

排泥是斜板沉淀池的"最后一公里"。排泥不畅，泥斗将成为厌氧发酵罐，污泥上浮将前功尽弃。

1、老化现象

①泥斗积泥高度持续上升，超过泥斗高度的1/2甚至2/3，排泥管排出的是"稀水"而非浓泥；

②排泥阀开启后无流量或流量极小，用疏通工具探入感觉有坚硬阻力；

③泥斗内污泥发黑、发臭，水面有厌氧气泡上浮，说明已发生厌氧分解；

排泥泵频繁堵塞、叶轮磨损，实际排泥量不足设计值的50%，维修频次激增。

2、诊断方法

3、应对策略

①管路改造：将原排泥管径加大一级（如DN100改为DN150），确保排泥管坡度不小于0.01（即1%），避免平坡或反坡；在泥斗底部增设空气搅拌管或水力冲洗管，定期气冲或水冲防止污泥板结。若原设计为单点排泥，可改造为多点排泥，降低单点负荷。

②设备升级：将手动排泥阀更换为电动或气动排泥阀，接入PLC实现定时自动排泥（建议每班至少1-2次，每次5-10分钟），避免人为遗忘；将离心排泥泵更换为螺杆泵或气动隔膜泵，后者对含固量高、含有杂质的污泥适应性强，堵塞风险大幅降低。

③工艺优化：若污泥沉降性能差、泥斗易板结（如印染、造纸行业），可在排泥前投加少量PAC或石灰，改善污泥流动性和脱水性；或将重力排泥改造为气提排泥，利用压缩空气在排泥管内形成气水混合流提升污泥，免去泵堵塞烦恼，特别适合小型沉淀池。

四、斜板沉淀池改造决策建议

斜板沉淀池的改造需综合考虑结构状态、处理需求和土地限制：

特别提醒：斜板沉淀池的老化具有"隐蔽性"——斜板坍塌初期，出水可能只是轻微浑浊，容易被误认为是前端加药不足。建议每半年做一次空池检查（利用停产检修窗口），用肉眼和水下摄像检查斜板完整性；每季度做一次示踪流态试验，及时发现布水不均和短流问题。
