光安伦签下高端光芯片研发及产业化项目，打造高标准半导体光芯片智能制造生产线，标志着我国在高端光芯片领域迈出关键一步。然而，光芯片制造过程中产生的废水，因其成分复杂、毒性高、处理难度大，被称为"流动的化学实验室"。对于企业而言，如何在保障产能的同时实现废水合规处理与高效回用，是项目落地必须跨越的环保门槛。
一、 半导体光芯片废水：六大类型与核心特性
半导体光芯片制造涉及光刻、蚀刻、沉积、清洗、化学机械抛光（CMP）等十余道湿法工艺，各环节产生的废水性质差异显著。根据行业实践，主要可分为以下六大类：
含氟废水：主要来自蚀刻、清洗工序，使用氢氟酸等含氟化学品。氟离子浓度可达500-750mg/L，具有强腐蚀性，直接排放会污染土壤和地下水。
重金属废水：产生于电镀、CMP等工序，含铜、镍、铬、砷、银等重金属离子，浓度波动大（50-300mg/L），具有生物毒性和累积性。
有机废水：光刻、显影工序产生，含光刻胶、TMAH（四甲基氢氧化铵）、丙酮、异丙醇等，COD可达数千至上万mg/L，可生化性极差。
酸碱废水：清洗、蚀刻工序产生，pH值波动范围2-12，水量大，具有强腐蚀性。
氨氮废水：部分化学工艺使用氨水，氨氮含量高，易导致水体富营养化。
高盐废水：离子注入、电镀等工序产生，总盐含量可达1%以上，对微生物有抑制作用。
这些废水的共同特征是：成分复杂、水质波动剧烈、毒性高、处理难度大，且不同工序废水之间性质不相容，严禁混合处理。
二、 六类废水的针对性解决方案
半导体废水处理遵循"分类收集、分质预处理、深度处理、梯级回用"的原则。以下是六类废水的核心处理工艺对照：
|
废水类型 |
核心污染物 |
处理工艺 |
处理后去向 |
|
含氟废水 |
氟离子（500-750mg/L） |
钙盐沉淀+絮凝+多介质过滤 |
氟离子降至10mg/L以下，回用于冷却水系统 |
|
重金属废水 |
Cu、Ni、Cr、 As等 |
破络反应+化学沉淀+硫化物沉淀 |
重金属降至0.5mg/L以下，可资源化回收 |
|
有机废水 |
TMAH、光刻胶、高COD |
Fenton氧化/臭氧催化氧化+ 生化处理 |
COD大幅削减，出水进入深度处理 |
|
酸碱废水 |
pH极端波动 |
自动中和+pH精准调控 |
中和至中性后进入综合处理系统 |
|
氨氮废水 |
高浓度氨氮 |
梯级吹脱+生物脱氮 |
氨氮降至15mg/L以下 |
|
高盐废水 |
高浓度无机盐 |
MVR蒸发结晶+母液干化 |
产出工业级晶体，冷凝水回用 |

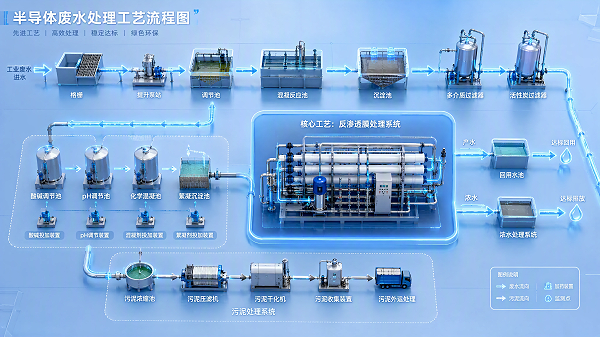

预处理后的各类废水汇入综合处理系统，经混凝沉淀、MBR膜生物反应器、超滤+反渗透等深度处理后，产水可回用于清洗、冷却等工序，整体水回收率可达75%-90%。
三、 废水回用：常见痛点与企业应对策略
随着水资源管控趋严，半导体企业纷纷推进废水回用。然而，回用过程中常遇到以下问题：
膜污染与通量衰减：回用水中残留的有机物、胶体颗粒、硅溶胶等易在反渗透膜表面形成污堵，导致膜通量下降、产水量降低。应对措施：强化预处理（如DAF溶气气浮、活性炭吸附），采用抗污染膜材料，实施定期化学清洗与智能间歇运行策略。
回用水质不满足超纯水标准：回用水中微量有机物（如尿素、TMAH）和离子残留，可能影响芯片良率。应对措施：采用两级RO+EDI（电去离子）组合工艺，确保产水电阻率达到18.2MΩ·cm，TOC控制在100μg/L以下。
浓水处理难题：RO系统产生的浓水含高浓度盐分和污染物，直接排放不合规。应对措施：浓水进入MVR蒸发结晶系统，实现零液体排放（ZLD），同时回收有价值的无机盐。
水质波动冲击系统稳定性：不同工序排水水质差异大，混合后易导致处理系统失衡。应对措施：严格执行分质分流收集，设置独立调节池均衡水质水量，部署在线监测系统实时预警。
运行成本偏高：膜更换、药剂投加、能耗等成本居高不下。应对措施：通过全厂水平衡优化，提升整体回收率至90%以上；引入智能加药与智能运维系统，降低人工干预与药剂浪费。
半导体光芯片产业的绿色发展，离不开高效、稳定、智能的废水处理与回用体系。从分质收集到零排放，从达标处理到资源回收，每一步都需要专业团队的技术支撑与持续运维。
