一.维修设备名称:
回用水泵系统
二.故障现象:
该系统有 A,B两台提升泵一用一备,站点使用时发现A泵启动后变频器报F0016故障,泵无法启动。启动B泵时变频器能正常工作但是无出水。
三.故障排查:
A泵故障排查:
查询ABB变频器故障码得知F0016是接地故障,拆卸电机端子接线,通过摇表测量对地电阻基本为零,证实是接地故障系水泵电机绝缘失效。(需重新绕制线圈)
B泵故障排查:
B泵变频器能正常启动初步判断电机是好的,用万用变测量三相电阻正常,摇表测量对地绝缘也正常,考虑可能是电机反转抽不出水更换任意两相试机后还是不能抽水,决定将泵提起后检查,该泵为7.5KW提升泵重量较大需要用到三脚架和葫芦。
具体步骤如下:
步骤一:安装三角架,固定好葫芦和棘轮绞盘(泵有6米深需要两个葫芦接力提上来)
步骤二:葫芦和棘轮绞盘接力将泵提起

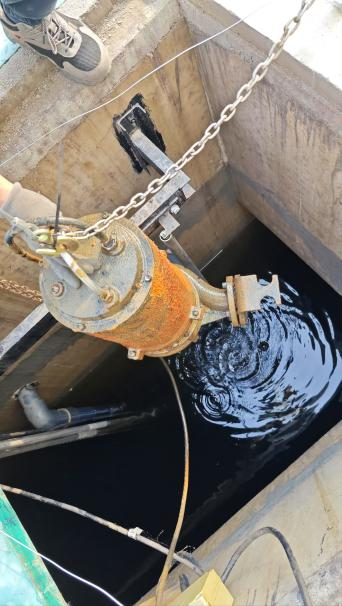

提泵过程中发现提升泵在水底已经脱离耦合器,所以水抽不起来,拉起来过程中耦合器不在两个根滑竿之间,该起故障就是提升泵耦合器脱离导致抽不起水。
步骤三:重新安装提升泵,通过葫芦和绞盘接力放下提升泵
四.故障原因总结
在下泵的过程中发现滑竿会随着泵下降的过程中左右摇动,动作过大耦合器随时都会从滑竿中间脱出,在4人协作下缓慢将泵下到位耦合住,启动试机后抽水正常。该问题系滑竿较细让量较大不足以承受泵在下过程中左右晃动的力量,使泵容易脱出滑竿造成耦合不到位的问题,从而抽不起水。想了解更多相关信息,请咨询武汉格林环保,谢谢!
